Spiral-Sicherungsringe

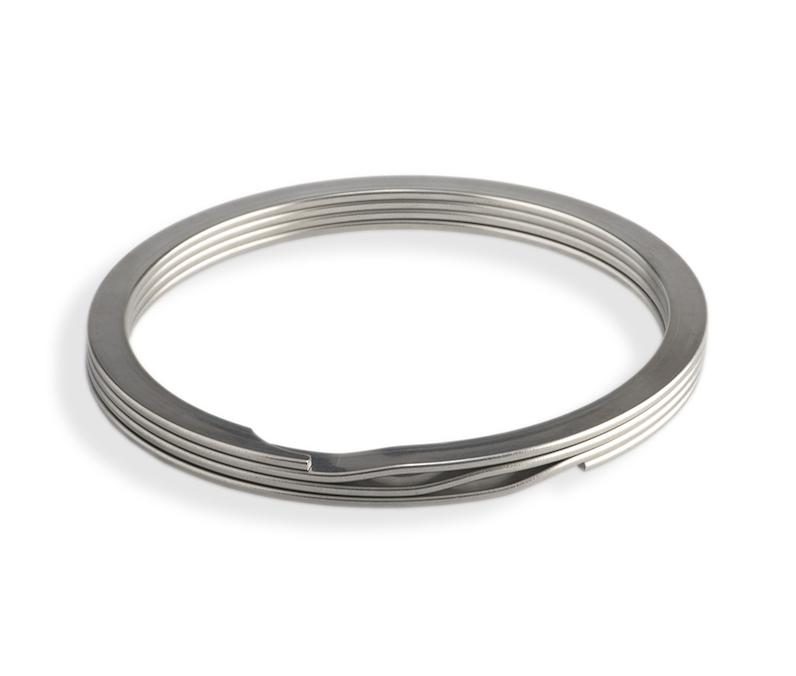

Die Spiral-Sicherungsringe können sowohl als Innenring sowie auch Aussenring eingesetzt werden. Borrelly Sicherungsringe werden durch Wicklung von abgeplattetem Draht in mehreren Lagen gefertigt.

Borrelly fertigt Spiral-Sicherungsringe in den folgenden Dimensionen sowie Materialien an: Durchmesser:

von 5mm
PreNext bis 1000 mm

Material: 1 – 7 Lagen aus rostfreiem Austenitstahl Typ AISI 301 – AISI 302 – AISI 316 oder ausgehärtetem Stahl Typ 17-7 PH, aber auch aus Inconels, Hastelloy, CuBe2, Duplex und Super Duplex.

SPIRAL-SICHERUNGSRINGE IN 2 STANDARDAUSFÜHRUNGEN

Als einer der führenden Hersteller von Spiral-Sicherungsringen bietet Ihnen Borrelly standardmäßig 2 Ausführungen von Sicherungsringen an – konzipiert und entwickelt gemäß den Luftfahrtnormen MA4016 und MA4017:

Spiral-Sicherungsring INNEN – für Wellen
Spiral-Sicherungsring AUSSEN – für Bohrungen

Entwicklungsanfrage

Präzisionsbereich

Spiral-Sicherungsringe

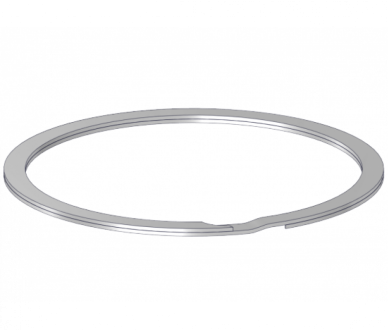

Serie für welle unter ma4016

Spiral-Sicherungsringe

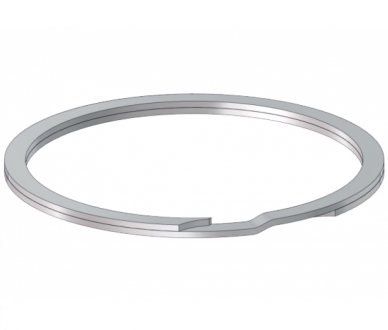

Serie für bohrung unter ma4017

Maßgeschneidert

Dank unserer Erfahrung und unseres Know-hows kann unser integriertes Konstruktionsbüro auch die anspruchsvollsten Probleme der High-Tech-Branchen lösen, indem es ein maßgeschneidertes Produkt vom Prototyp bis zur Großserie entwirft.

Entwicklungsanfrage

Materialen

Die erste Phase der Konstruktion einer Federscheibe besteht darin, das Material zu bestimmen, das genau den Anforderungen des Lastenhefts entspricht.

Mehr erfahren

Unser Qualitätsengagement

Als Entwickler und Hersteller von Hightech-Federscheiben für große Konzerne der Luftfahrt, Raumfahrt, Automobilindustrie, Kernenergie usw.

Mehr erfahren

Borrelly - zertifizierter Hersteller

Das Qualitätsmanagementsystem bildet unternehmensweit das Fundament bei Borrelly, damit unser Unternehmen in der Lage ist, Produkte und Dienstleistungen in Einklang mit den Anforderungen und Ansprüchen seiner Kunden anzubieten.

Mehr erfahren

Technische Beschreibung

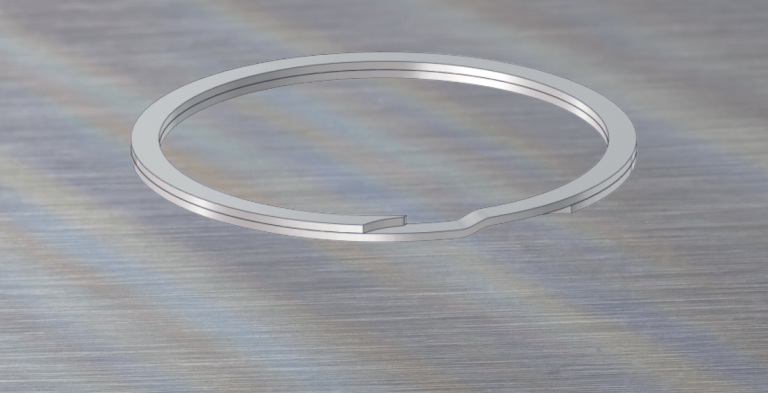

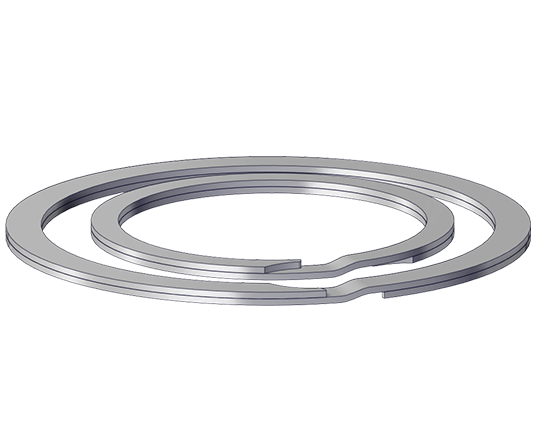

Spiral-Sicherungsringe für Wellen (Variante INNEN) und Bohrungen (Variante AUSSEN) werden durch Wicklung von abgeplattetem Draht in mehreren Lagen gefertigt.

Die Sicherungsringe verfügen über eine Einkerbung, um eine problemlose Entnahme aus der Laufrille möglich zu machen.

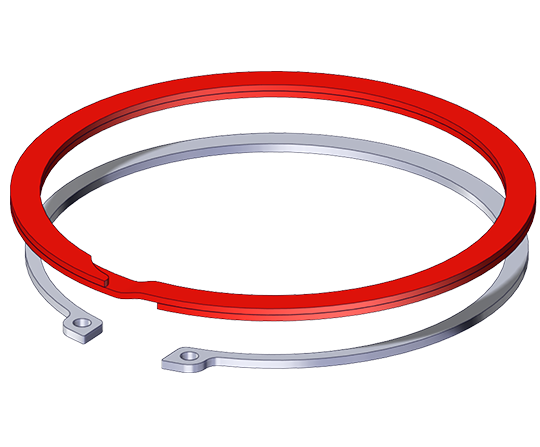

Verglichen mit marktüblichen Sicherungsringen, wie beispielsweise Sprengringe, bieten die Spiral-Sicherungsringe von Borrelly die folgenden Vorteile:

Einkerbung zur problemlosen Entnahme aus Laufrille

Keine Werkzeugkosten für die Montage
Keine vorstehenden Ösen

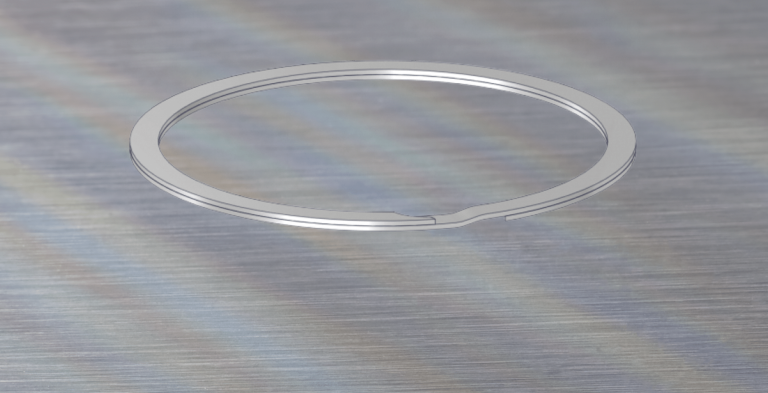

Wirkfläche von 360°

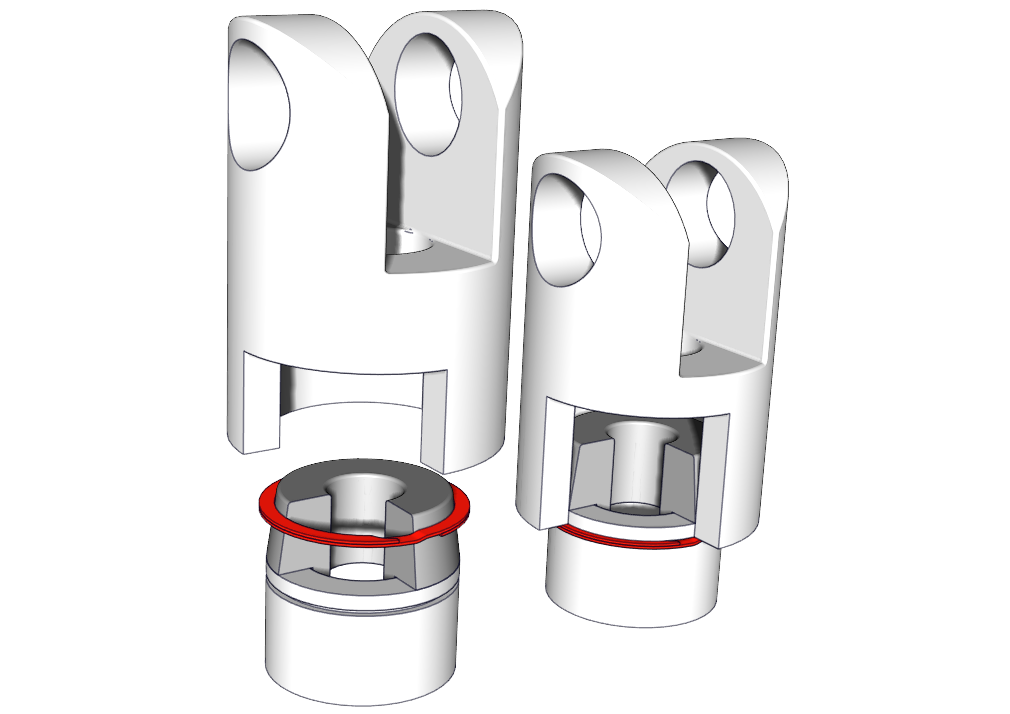

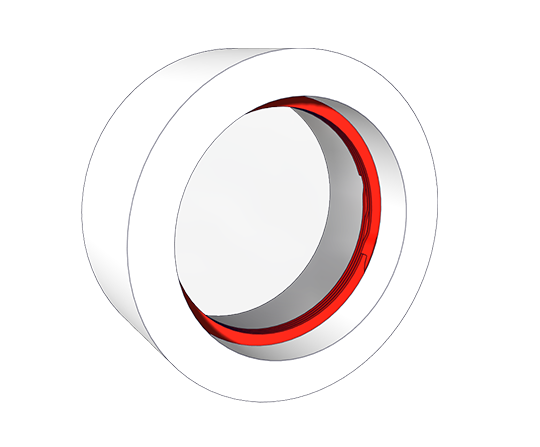

Das Produkt von Borrelly eignet sich in allen standardmäßigen Ausführungen zur manuellen, halbautomatischen und automatisierten Montage, welche problemlos mit einem einfachen Montagekegel erfolgt.

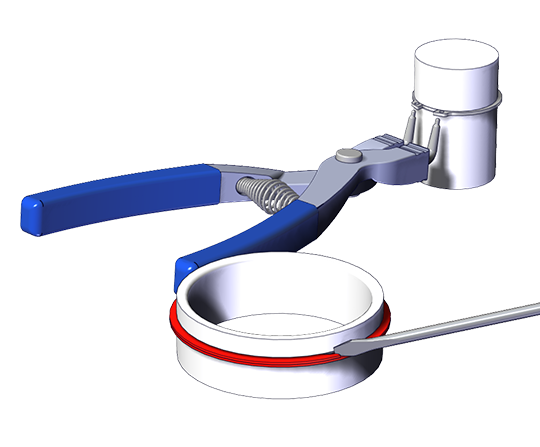

Für den Ausbau eines geprägten Sicherungsrings ist eine Spezialzange erforderlich, während zum Abziehen eines Spiral-Sicherungsrings aus der Laufrille ein einfacher Schraubendreher genügt.
