Borrelly Tellerfedern

Borrelly verfügt über ein großes Wissen bei der Entwicklung und Fertigung von Tellerfedern. Wir sind auf konische Federscheiben und übereinander gelagerte Sonderanfertigungen spezialisiert.

Unsere Kunden können sich auf unser umfangendes Know-how sowie unsere weltweite Anerkennung auf diesem Gebiet verlassen.

Aufgrund einer umfassenden Fachkompetenz und Expertise ist Borrelly der richtige Partner, wenn es darum geht, schwierigste technische Probleme in Hightech-Bereichen wie Offshore, Kernenergie, Petrochemie und Luftfahrt zu lösen.

Borrelly ist einer der führenden Hersteller von Tellerfedern und es gehört zu unserem Alltag, Tellerfeder-Prototypen und mittelgroße Serien aus exotischen Materialien wie Beryllium-Kupfer, Nickellegierungen, Titan oder Verbundwerkstoffen zu fertigen.

Entwicklungsanfrage

Standardbereich Serie

Borrelly Tellerfedern

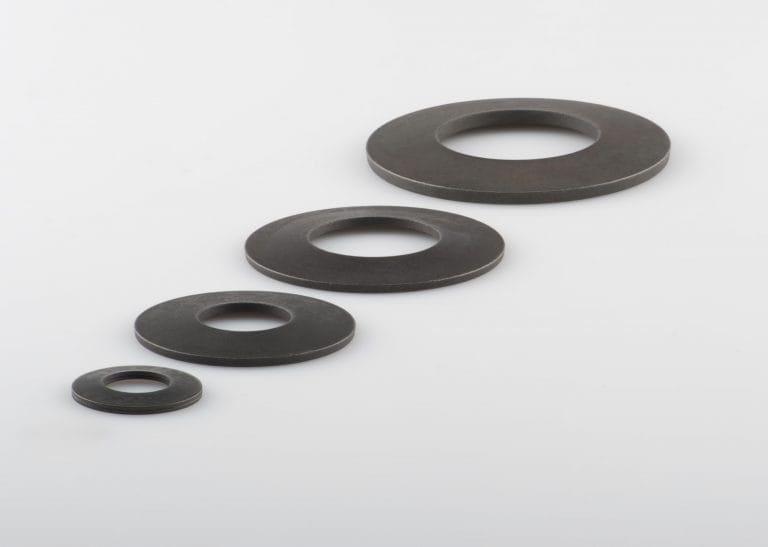

Standard serie din 2093 aus carbon stahl

Studienauftrag

Wir untersuchen Ihre Anforderungen an die Gestaltung Ihrer Federringe.

Entwicklungsanfrage

Materialen

Die erste Phase der Konstruktion einer Federscheibe besteht darin, das Material zu bestimmen, das genau den Anforderungen des Lastenhefts entspricht.

Mehr erfahren

Unser Qualitätsengagement

Als Entwickler und Hersteller von Hightech-Federscheiben für große Konzerne der Luftfahrt, Raumfahrt, Automobilindustrie, Kernenergie usw.

Mehr erfahren

Borrelly - zertifizierter Hersteller

Das Qualitätsmanagementsystem bildet unternehmensweit das Fundament bei Borrelly, damit unser Unternehmen in der Lage ist, Produkte und Dienstleistungen in Einklang mit den Anforderungen und Ansprüchen seiner Kunden anzubieten.

Mehr erfahren

Technische Beschreibung

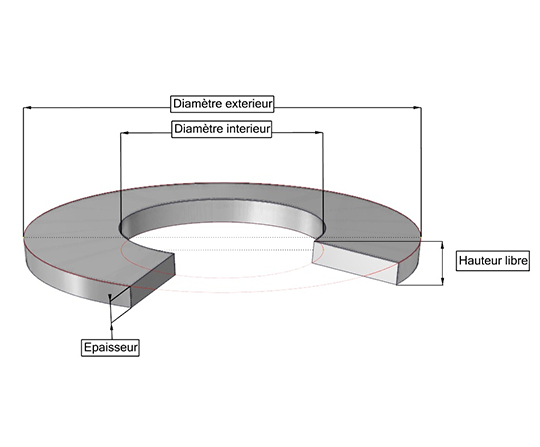

Belleville-Scheiben sind konisch geformte Federscheiben, die eine Federfunktion erfüllen.

Diese Geometrie ermöglicht es, hohe Belastungen bei geringem Platzbedarf zu entwickeln, weshalb sie häufig in Verbindungen eingesetzt werden, die eine hohe Steifigkeit erfordern. Sie haben eine ausgezeichnete Widerstandsfähigkeit gegen große Kräfte und Belastungen und können Stöße und Vibrationen gut absorbieren.

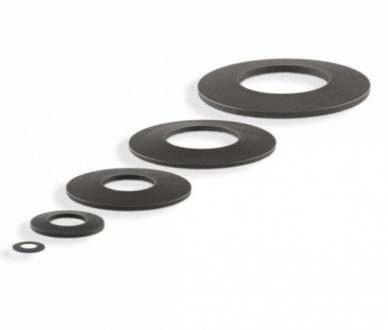

Unsere Standard-Tellerfederringe sind nach DIN 2093 konstruiert.

Borrelly Tellerfedern können allein verwendet und beliebig durch den Innen- oder Außendurchmesser zentriert werden.

Borrelly Tellerfedern werden häufig in Kombination verwendet. Sie können gegeneinander (Reihenmontage) oder in Paketen (Parallelmontage) gestapelt werden, sowie in gemischter Montage. Je nach Konfiguration ändert sich die Steifigkeit des Stapels.

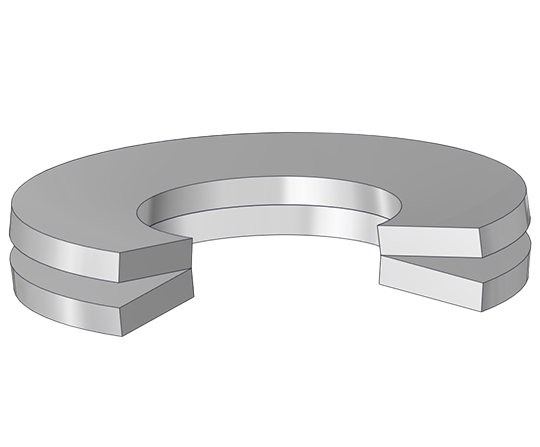

Stapelung Serie von Borrelly Tellerfedern: Die Pfeile addieren sich, der Aufwand ist gleich dem einer einzelnen Scheibe.

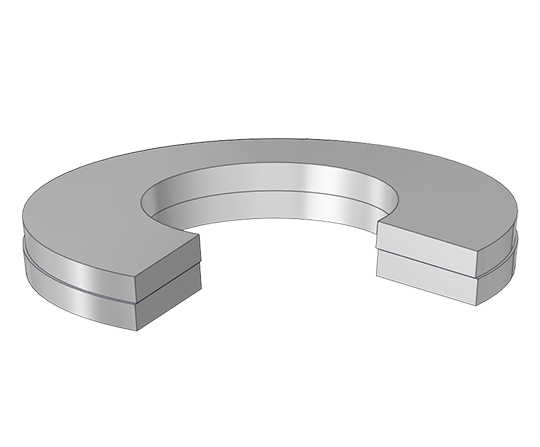

Paralleles Stapeln von Tellerfedern: Die Kräfte addieren sich, die Durchbiegung ist die einer einzelnen Federscheibe.

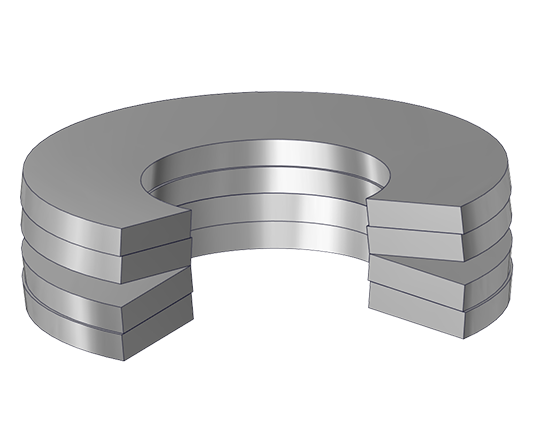

Gemischte Stapelung von Borrelly Tellerfedern: Serielle Stapelung mehrerer Gruppen von Pucks, die ihrerseits aus parallel gestapelten Pucks bestehen.

Möglichkeit, große Anstrengungen zu erzielen
Große Vielfalt im Verlauf der Elastizitätskurven.
Hohe Dämpfung bei paralleler oder gemischter Stapelung.
Vielfältige Stapelkombinationen möglich

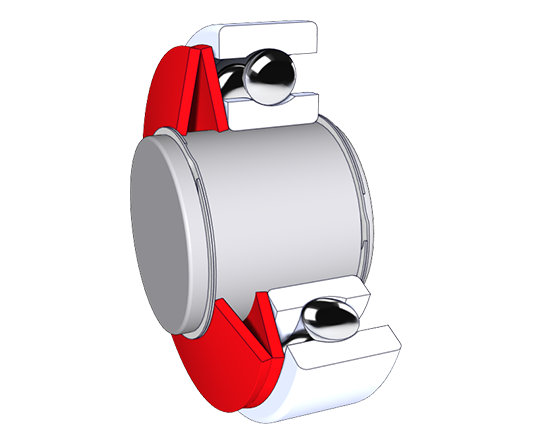

Belleville washers can be used for a variety of purposes: to solve problems of vibration, thermal expansion or relaxation, to maintain the load on a seal… They are commonly used in critical applications such as safety valves, clutch and brake mechanisms.

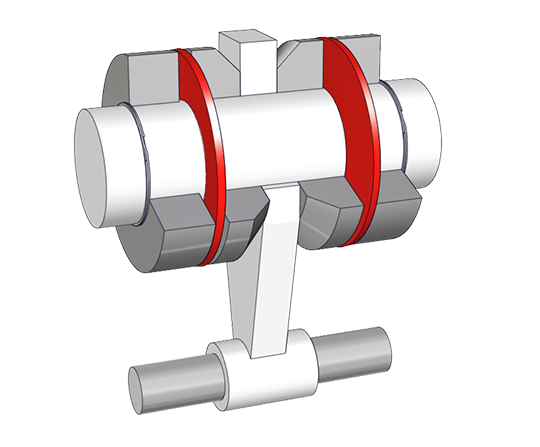

Disconnect knife switch
