Borrelly Wellenscheiben

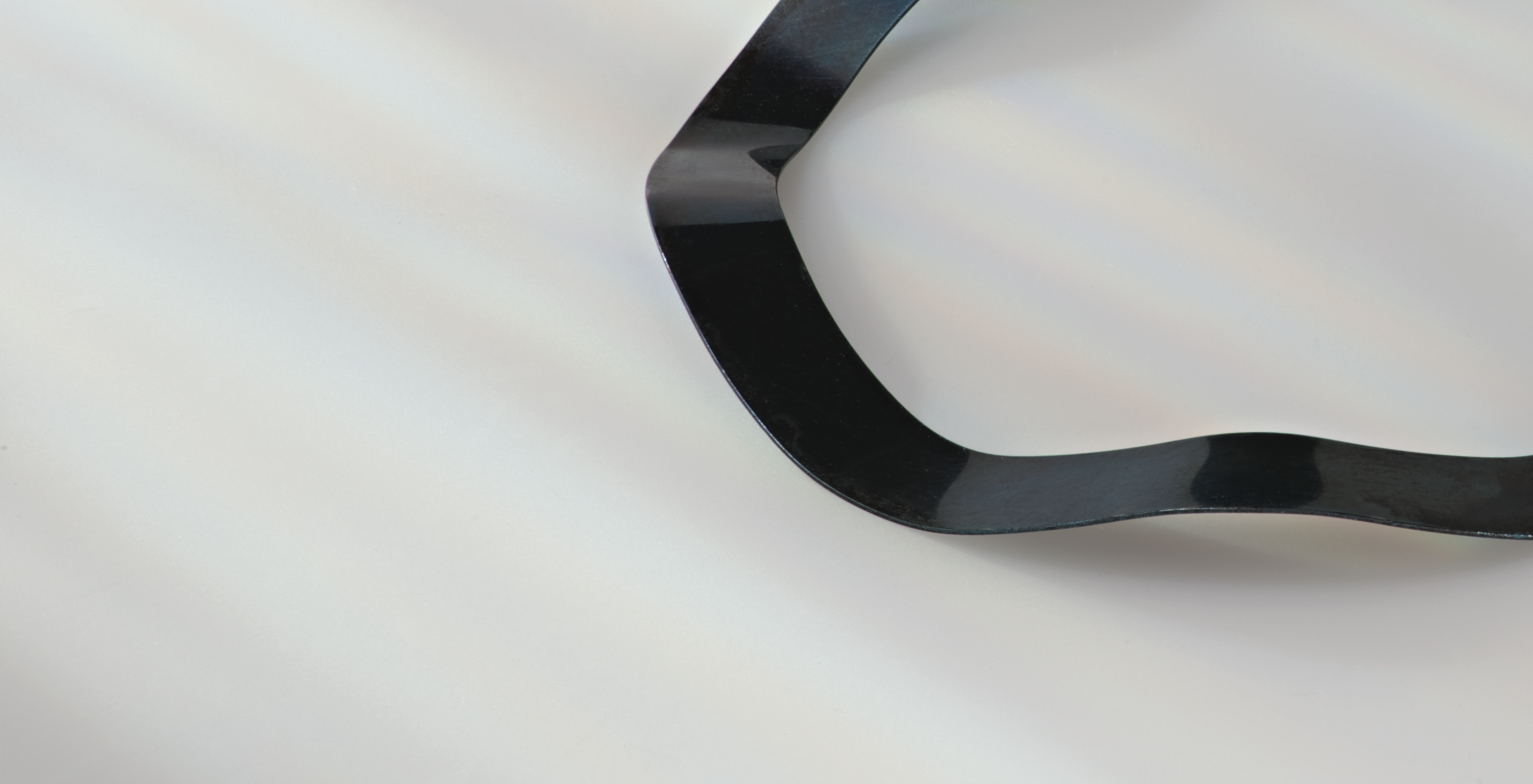

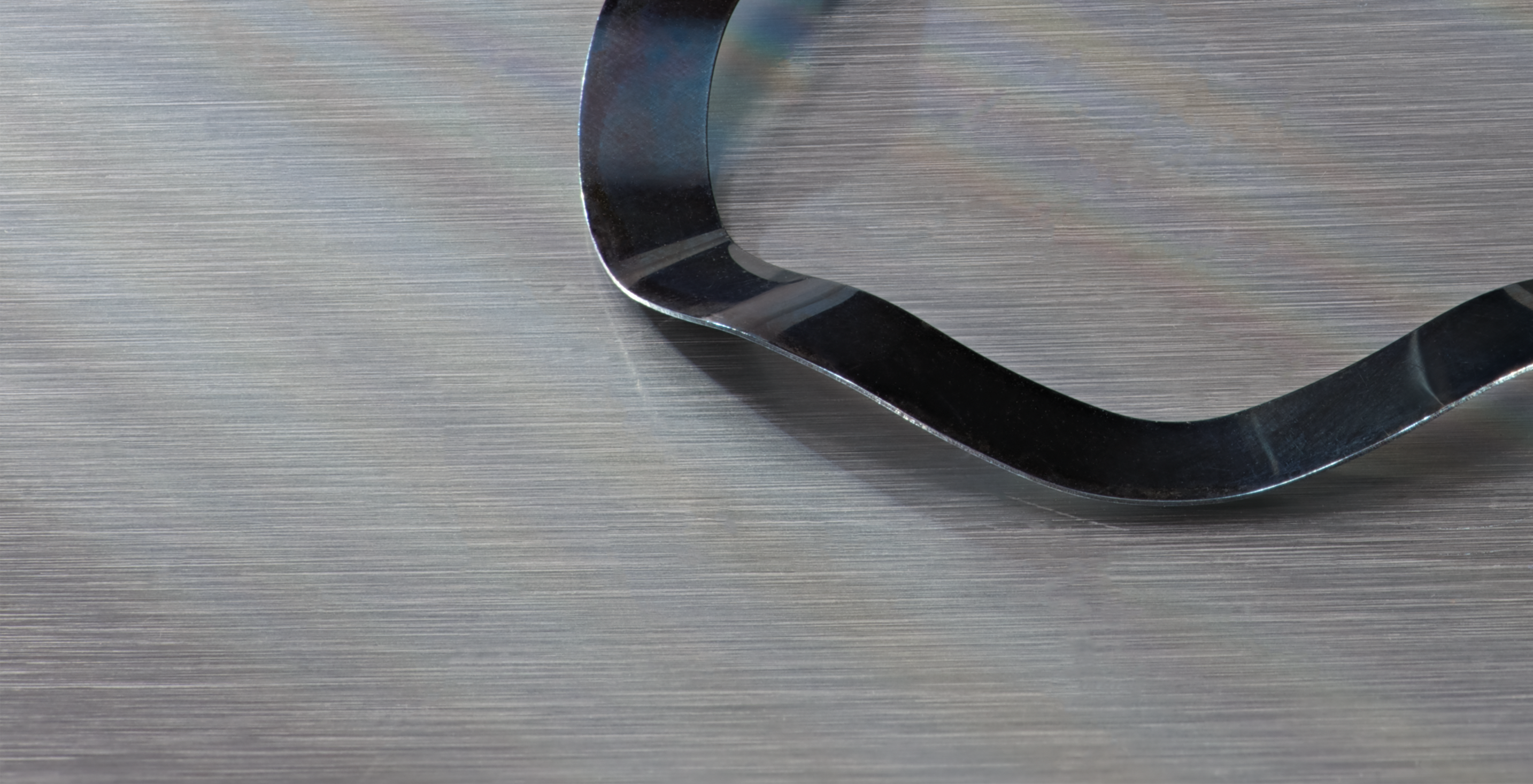

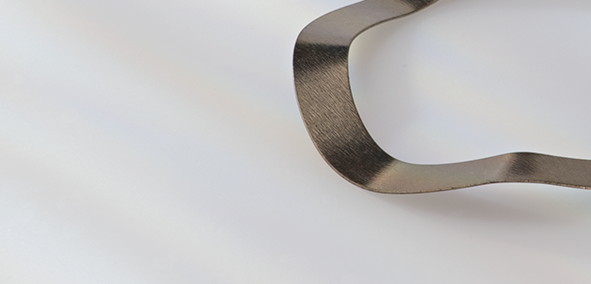

Die Wellfederscheibe wurde von BORRELLY konzipiert und entwickelt.

Aufgrund der ausgezeichneten Fertigungsqualität und Präzision sowie des hohen Bekanntheitsgrads der Produkte ist der Markenname Borrelly inzwischen zu einem Allgemeinbegriff für diese Produkte geworden. So ist diese Wellfederscheibe auch unter dem Namen Borrelly-Federscheibe bekannt. Zu den gängigsten Anwendungen für das Produkt gehört das Vorspannen von Kugellagern.

Technische Beschreibung

Technische Beschreibung

Anzeigen



GERÄUSCHPROBLEME BEI KUGELLAGERN

Bei Kugellagern ist ein radiales Spiel unerlässlich, das jedoch unangenehme Geräusche und Vibrationen bewirkt. Durch den Einsatz von Federscheiben, die das radiale Spiel auffangen, lassen sich die Vibrationen und somit die Geräusche von Kugellagern beträchtlich reduzieren. Die Lebensdauer der Kugellager wird somit entscheidend verlängert.





MONTAGE DER WELLFEDERSCHEIBE

Drehender Außenring:

Drehender Innenring:

Bei korrekter Bemessung lassen sich mit der Wellfederscheibe Fertigungsabweichungen und Dilatationsspiele kompensieren, so dass stets ein ruhiger Lauf des Kugellagers gewährleistet ist.

Borrelly bietet hierzu die Standardausführungen CN und C3 der Wellfederscheiben BORRELLY, die zum Vorspannen von Kugellagern mit Normalbelastung CN oder für das Spiel C3 zum Einsatz kommen, sowie eine spezielle Produktreihe für die Luftfahrt

Unterschiede zwischen den Standardausführungen der Wellfederscheiben Borrelly CN und C3 und den Luftfahrtausführungen CN und C3:

  • Standardausführungen der Wellfederscheiben Borrelly CN und C3: Die Standardausführungen werden nicht nach der Montagehöhe geeicht, sondern für die lichte Höhe und eine ungefähre Starrheit ausgelegt.
  • Produktreihe Luftfahrt der Wellfederscheiben Borrelly CN und C3: Die Ausführungen der Wellfederscheiben Borrelly CN und C3 für die Luftfahrt werden nach präziser Montagehöhe geeicht und vor dem Versand verstärkten Kontrollen unterzogen. Die Produkte sind über das Qualitätsmanagementsystem nach Fertigungslosen vollständig rückverfolgbar, in Einklang mit den Normen ISO EN 9100 für die Luftfahrt.



MASSGEFERTIGTE WELLFEDERSCHEIBEN BORRELLY:

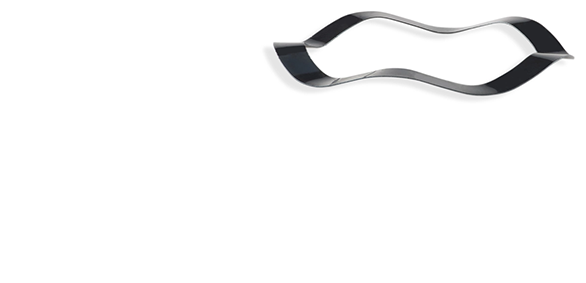

Wellfederscheiben sind runde, federnde Teile, ähnlich wie Federn aus gerolltem Draht, z.B. wie eine Spiralfeder. Entgegen einer Spiralfeder, die höher ist als ihr Durchmesser, werden Wellfederscheiben jedoch breit ausgelegt, d.h. sie sind flacher als ihr Durchmesser.

Eine Wellfederscheibe kommt somit zum Einsatz, wenn ein „rundes federndes Teil“ benötigt wird und kein Raum in der Höhe, sondern nur im Durchmesser vorhanden ist.

Wellfederscheiben lassen sich, neben dem Vorspannen von Kugellagern, für eine Vielzahl unterschiedlicher Anwendungen nutzen.

ZUSAMMENBAU

Mehrpoliger Stecker


Kupplung



Aufgrund seiner umfassenden Erfahrung und technischem Knowhow hat sich Borrelly auf die Entwicklung und Fertigung von maßgerechten Wellfederscheiben in Sonderanfertigung spezialisiert, die sich selbst für extreme Einsatzbereiche eignen und höchsten Beanspruchungen standhalten.

Sonderanfertigung

Wir untersuchen Ihre Anforderungen an die Gestaltung Ihrer Federringe.

Studienanfrage
